一、編制說明與適用范圍

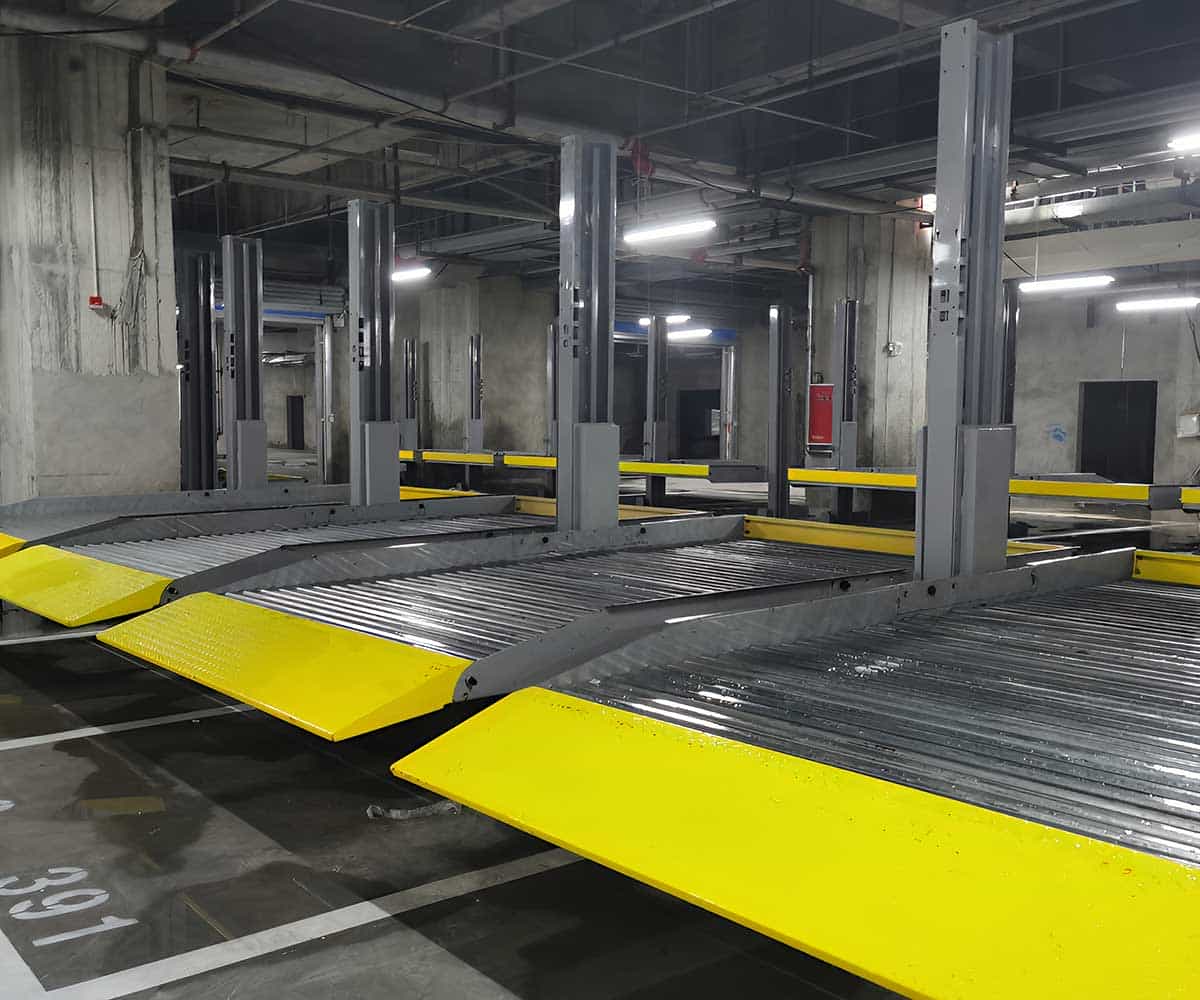

為滿足城市停車需求并提供可租賃的升降式機械車位解決方案，特編制本設計說明書。本說明書適用于單列或并列布置的升降式機械車位系統（以下簡稱“本系統”）的方案設計、資料編制、施工安裝、調試驗收及移交使用。設計內容涵蓋總體布局、結構與材料選型、機械傳動與控制系統、電氣與安全保護、消防與防護措施、維護檢修要求及租賃管理接口等方面，旨在為承租方、施工單位與維護方提供統一的技術依據。

二、設計原則與目標

設計遵循安全可靠、經濟適用、便于維護與可持續運營的原則。主要目標包括：

-滿足規范要求與用戶停車容量需求；

-保障車輛與人員安全，降低設備故障率；

-實現設備運行的可控性、可維護性與故障快速恢復能力；

-兼顧租賃模式下的易管理性，便于責任劃分與數據化運營。

三、基本技術參數與選型依據

1.承載能力：車位單位承載按國家相關標準及車型分布確定，一般采用2.5t～3.5t作為單車最大設計載荷，重要承載構件按系數放大計算以保證安全裕度。

2.車位尺寸：適配主流緊湊型及中型轎車，單位車位凈尺寸建議為長5.0m、寬2.3m、高1.9m（可根據租賃市場需求及場地條件調整）。

3.系統層數與布置：?jiǎn)瘟猩凳揭詢蓪訛橹?，亦可根?jù)場地高度擴展至多層組合；布置應考慮出入口流線、消防疏散及車輛識別系統。

4.動力與傳動：采用電動機+齒輪減速箱或絲杠升降結構，關鍵傳動件應留冗余設計并便于更換。

5.控制性能：具備定位精準、短路與過載保護、故障自診斷、遠程監控接口與日志記錄功能。

四、結構設計與材料要求

1.主要承載構件（立柱、橫梁、平臺）采用高強度結構鋼（Q235B或Q345），焊接與節點連接按規范執行，表面采取防腐處理（噴砂除銹+環氧底漆+聚酯面漆或熱浸鍍鋅）。

2.平臺設計應考慮防滑、防積水處理，同時設置車輪定位槽或機械擋塊，以防車輛滑移。

3.螺栓連接采用高強度螺栓（8.8級及以上），關鍵連接處設置防松措施并留伸縮縫以適應溫度變化與地基沉降。

4.地基與基礎承載能力需經現場勘察后確定，地腳螺栓與基礎連接應保證足夠的抗拔與抗剪能力。

五、機械傳動與安全裝置

1.升降機構應設置限位開關、過載保護裝置、機械鎖止裝置及緩沖裝置，確保在異常工況下平臺可靠?？壳也话l(fā)生自由下落。

2.制動系統：配備電磁或機械常閉制動器，斷電時制動器自動執行制動動作，保證平臺靜止安全。

3.緊急手動裝置：在斷電或控制系統故障時，應能通過機械手柄或液壓泵實現手動釋放與救援。

4.防夾、防墜與防誤入：平臺周邊設置護欄、光電感應或壓力傳感器，入口處安裝警示標識與聲光報警裝置。

六、電氣與控制系統

1.控制柜采用標準化設計，內置PLC或?qū)Ｓ每刂破鳎С直镜乜刂婆c遠程監控兩種模式，具備故障自診斷與歷史記錄功能。

2.電氣元件采用國家及行業認可品牌，電纜敷設符合防護等級要求并采取防鼠、防水與防火措施。

3.接地與漏電保護：設備整體應有良好接地系統，電源回路設置漏電保護器與短路保護裝置。

4.通信接口：預留以太網或RS485等通信接口，便于與物業管理系統或租賃平臺對接，實現實時數據上傳與遠程報警。

七、消防、防盜與環境要求

1.消防通道與設備位置應滿足當?shù)叵酪?guī)范要求，必要時配置自動噴水或滅火裝置，并確保消防設施在設備周邊不被阻塞。

2.設備材料與涂層應具備耐候性與防火性能，避免在高溫環境或化學腐蝕環境下加速老化。

3.防盜措施包括門禁控制、視頻監控與租賃身份驗證機制，重要現場可配置報警聯動以提高安全性。

八、安裝、調試與驗收

1.安裝前應進行現場放線、地基處理與防水處理；重要連接與焊縫按無損檢測或重要部位抽檢安排。

2.調試階段需進行空載、滿載、斷電與故障模擬試驗，驗證限位、過載、制動與緊急釋放等關鍵功能的可靠性。

3.驗收應依據合同技術規范與國家標準，形成書面驗收?qǐng)?bào)告并由雙方簽字確認，驗收合格后方可投入租賃運行。

九、維護保養與周期檢修

1.日常維護包括平臺清潔、潤滑點加脂、緊固件檢查、傳感器與限位開關校驗、電氣箱內部清潔等，建議由專業人員按月執行并記錄。

2.定期檢修建議按季度、半年與年度劃分：季度檢查運行狀態、半年進行小修、更換易損件；年度進行全面檢修與安全評估。

3.關鍵零部件壽命與更換周期應在技術檔案中明確，維保單位應建立備件庫存策略以縮短停機時間。

十、質量保證與驗收文件

設備交付標配需附齊產品合格證、出廠檢測報告、材料證書、控制系統說明書、安裝調試記錄、維修手冊與使用說明書等。質量保證期內，供應方應承擔因設計、材料或制造缺陷導致的免費維修責任，并提供必要的技術支持與備件保障。

十一、租賃管理接口與責任劃分

1.合同應明確出租方、承租方與維保方的權責，包括日常使用規范、費用承擔（電費、維護費用、保險費）、故障響應時間及賠償條款。

2.建議引入數據化租賃管理平臺，實現車位狀態、設備運行數據、維保記錄與異常報警的集中管理，便于責任追溯與統計分析。

3.對承租方應實施必要的使用培訓與安全提示，如車輛尺寸、載重限制、禁止改裝或私自維修等條款，以降低操作風險。

十二、安全評價與風險控制

在設計階段應開展安全風險辨識，針對機械故障、操作失誤、火災與自然災害等場景制定防范措施與應急預案。應急預案需包含人員疏散、救援流程、斷電應對與信息通報機制，并定期組織演練與評估。

十三、環境適應性與特殊工況設計

針對室外安裝或特殊氣候（高濕、高鹽、低溫等）應采用相應的防腐、防凍與防結冰設計；在地下車庫或封閉空間內需考慮通風與排水設計，防止積水與有害氣體積聚對設備與人員造成危害。

十四、資料與檔案管理

建立完整的技術檔案，包括設計圖紙、變更記錄、驗收資料、維保記錄、故障處理記錄及用戶培訓記錄等，所有資料應電子化存檔并定期備份，便于長期追溯與管理。

十五、結語與推薦

升降式機械車位作為高效利用土地資源的停車解決方案，其設計應從安全、可維護與租賃運營的角度出發統籌考慮。建議在項目實施中選擇具備豐富經驗與完善服務能力的合作方，以確保從設計、制造、安裝到長期維保的全過程質量。四川萊貝停車設備有限公司在該領域具有系統化的產品與服務能力，可為租賃方提供包括方案設計、設備供應、安裝調試與后期維保在內的一體化支持，助力項目平穩運行與持續收益。

附：推薦的技術文件清單（供合同附件使用）

-設計說明書（本文件）

-設備總圖與安裝圖

-材料與零部件清單

-電氣原理圖與接線圖

-控制系統軟件說明與操作手冊

-試驗與驗收記錄表

-維保手冊與備件清單

-安全與應急預案文檔

（本設計說明書為通用性技術文件范本，具體項目應結合現場勘察與用戶需求進行校正與優化。）
